Messing-Steckverbindungen sind für Situationen konzipiert, in denen Rohrverbindungen schnell und ohne Löten, Hartlöten oder umfangreiche Werkzeuge hergestellt werden müssen. Das Fitting nimmt das Rohr durch eine Einstecköffnung auf; Ein interner Greifmechanismus hält das Rohr, während ein O--Ring für die Abdichtung sorgt.

Für Käufer kommt es nicht nur darauf an, einen „Messing-Steckanschluss“ zu finden. Rohrmaterial, Außendurchmesser, Arbeitsdruck, Temperatur, Dichtungsmaterial, Gewindetyp und Trinkwasseranforderungen müssen alle zur Installation passen.

HBAusstattungsorteSteckverbindung aus Messingneben seinen Messing-Klemmringverschraubungen, PEX-Verschraubungen, Schlauchtüllenverschraubungen, NPT-Rohrverschraubungen und Hydraulikverschraubungen. Das aktuelle Push--Sortiment umfasst:Push-Fit-X-MPT-Adapter, Push-Fit-Kupplung, Push-Fit-Winkelstück, Push-Fit-T-Stück und Push-Fit-X-MPT-Winkelstück.

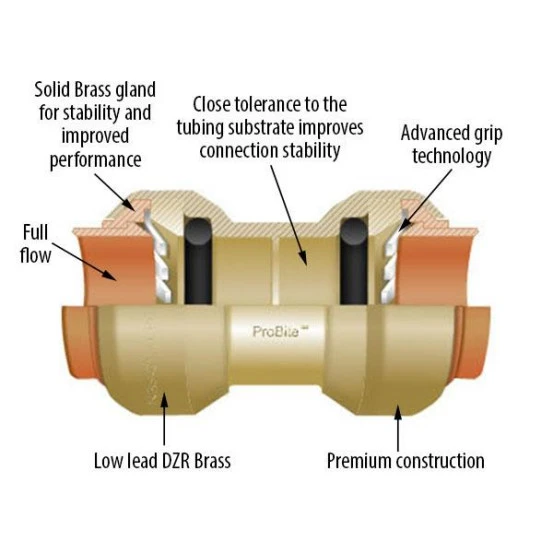

1. Was ist ein Messing-Steckanschluss?

Ein Steckanschluss aus Messing ist ein mechanischer Rohrverbinder, der Rohre verbindet, indem das vorbereitete Rohr einfach in den Anschluss geschoben wird.

Zu den Hauptbestandteilen gehören normalerweise:

Körper aus Messing

Greifring / Greifring

O-Ring

Kragen lösen

Anschlussport

Gegebenenfalls Gewindeabschnitt

DerGreifringverhindert das Herausziehen des Rohres.

DerO-Ringsorgt für die primäre Flüssigkeitsdichtung.

Dies unterscheidet sich von einer Klemmverschraubung aus Messing, bei der die Dichtwirkung durch das Anziehen einer Mutter und das Zusammendrücken einer Zwinge entsteht.

HBFittings beschreibt seine Push-{0}}Fit-Produkte als geeignet für den schnellen Anschluss vonPEX-, Kupfer- und bestimmte Kunststoffrohre, mit einem internen O--Ring oder Dichtungselement zur Leckageverhinderung.

2. Warum Push-Fit aus Messing anstelle von Kunststoff kaufen?

Steckverbindungen aus Kunststoff können für viele Installationen geeignet sein, Messing wird jedoch häufig ausgewählt, wenn der Verbindungskörper eine höhere mechanische Festigkeit, Haltbarkeit oder Temperaturbeständigkeit erfordert.

Messing bietet:

Höhere mechanische Festigkeit als viele gängige Kunststoffe

Gute Dimensionsstabilität

Gute Bearbeitbarkeit

Gute Korrosionsbeständigkeit

Kompatibilität mit Metallkomponenten mit Gewinde

Ein solides Gehäuse, das für anspruchsvolle Sanitärmontagen geeignet ist

HBFittings stellt seine Steckverbindungen speziell aus herGeschmiedetes bleifreies Messing C46500in den derzeit auf der Website aufgeführten Produktbeispielen.

Für ein kommerzielles oder OEM-Projekt ist diese Materialspezifikation viel nützlicher, als einfach nur „Messing-Steckverbindung“ zu schreiben.

3. Messing-Push-Fit-Produktpalette von HBFittings

HBFittings listet derzeit mehrere Push-{0}}Fit-Konfigurationen auf.

Steckkupplung

Wird verwendet, um zwei kompatible Rohre in einer geraden Linie zu verbinden.

Typische Anwendung:

Rohr → Steckkupplung → Rohr

Push-Fit-Ellenbogen

Wird verwendet, wenn die Rohrrichtung geändert werden muss.

Typische Version:

90-Grad-Push-Fit-Winkel

Dies ist in beengten Sanitärräumen nützlich, in denen die Herstellung eines gelöteten Winkelstücks zusätzliche Vorbereitungen erfordern würde.

Push-Fit-T-Shirt

Wird zum Erstellen einer Zweigverbindung verwendet.

Typisches Layout:

Hauptrohr → T-Stück → Abzweigrohr

Push-Fit × MPT-Adapter

Ein Ende nimmt das Rohr über eine Steckverbindung auf, während das andere Ende eine verwendetAußenrohrgewinde.

Dies ist nützlich für den Anschluss von Schläuchen an:

• Ventile
• Verteiler
• Ausrüstung
• Gewindeadapter

Push Fit × MPT-Winkel

Kombiniert:

• Steck-Rohrverbindung
• 90-Grad-Richtungsänderung
• Außenrohrgewinde

Dies ist nützlich, wenn ein Schlauch direkt an einen Gewindeanschluss angeschlossen werden muss.

Diese Konfigurationen werden speziell in der Produktkategorie „Messing-Push-{0}}von HBFittings angezeigt.

4. Erste Frage: Welches Rohr schließen Sie an?

Bestellen Sie das Fitting nicht, bevor Sie das Rohr bestätigt haben.

HBFittings identifiziert seine Steckverbindungen als kompatibel mitPEX-, Kupfer- und einige Kunststoffrohrsysteme.

Das Rohrmaterial beeinflusst:

Packende Leistung

Versiegelung

Anforderungen einfügen

Arbeitsdruck

Temperatur

Langfristige Zuverlässigkeit

Kupfer

In der Regel starr und formstabil.

PEX

Flexibel und weit verbreitet in der Wasserverteilung in Wohngebieten.

Kunststoffrohr

Die Kompatibilität muss für das jeweilige Rohrmaterial und die Maßnorm geprüft werden.

Geben Sie beim OEM-Kauf das Rohrmaterial in der Angebotsanfrage an:

Steckverbindung-für PEX-Schläuche

statt:

Steckverbindung für Wasserrohr.

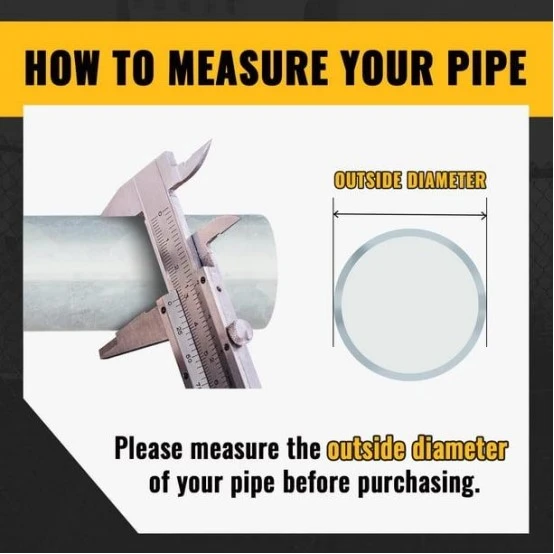

5. Der Außendurchmesser des Rohrs ist entscheidend

Push--Fit-Anschlüsse hängen normalerweise davon abAußendurchmesser (OD)der Röhre.

Dies unterscheidet sich von Schlauchtüllenanschlüssen, bei denen der Schlauchinnendurchmesser ein wichtiger Auswahlparameter ist.

Zum Beispiel:

1/2" AD PEX → 1/2" Push Fit

Die Nennrohrbeschreibung allein reicht möglicherweise nicht aus.

Bestätigen Sie vor der Bestellung:

• Rohr-Außendurchmesser
• Wandstärke
• Rohrmaterial
• Rohrstandard
• Tatsächliche Maßtoleranz

Ein Fitting, das nominell „1/2 Zoll“ groß ist, aber für eine andere Rohrdimension vorgesehen ist, kann zu Einführproblemen oder Undichtigkeiten führen.

6. Steckverbindungen aus bleifreiem Messing

Eines der wichtigsten Details der aktuellen Push-{0}}Fit-Produkte von HBFittings ist das Material:

Blei-freies Messing (C46500), geschmiedet

Die aufgeführte Steckkupplung spezifiziert bleifreies C46500-Messing und einen maximalen Arbeitsdruck von200 psi. Das gleiche Produkt listet einen Temperaturbereich von auf-10 Grad bis 95 Grad.

Dies macht blei-freies Messing besonders relevant für:

Trinkwasserleitungen.-

Wasserversorgung für Privathaushalte

Gewerbliche Sanitäranlagen

Wasseraufbereitungsausrüstung

HBFittings gibt außerdem an, dass blei{0}freies Messing dort verwendet wird, wo die Vermeidung einer Bleiverunreinigung wichtig ist, einschließlich Anwendungen, die mit Trinkwasser-und Lebensmitteln- in Berührung kommen.

Jedoch,„Blei-freies Messing“ und „zertifiziert für Trinkwasser“ sollten nicht als identische Aussagen behandelt werden. Das Projekt sollte die erforderliche Zertifizierung angeben.

7. C46500 vs. DZR Brass

HBFittings bietet beidesC46500 blei-freies MessingUndDZR-Messing CW602N/CW617Ninnerhalb seines Materialportfolios.

Sie sollten nicht verwechselt werden.

Wenn in der Projektspezifikation Folgendes steht:

Blei-frei

Konzentrieren Sie sich auf die entsprechenden Lead{0}}Content-Anforderungen.

Wenn es heißt:

DZR

Konzentrieren Sie sich auf die angegebene entzinkungsbeständige Qualität.

Wenn es sich um ein Trinkwassersystem-handelt, das beides erfordert, geben Sie bitte anbeide Anforderungen.

8. Push-Fit-Verbindungsmechanismus

Der Zusammenhang kann in vier Stufen verstanden werden.

Stufe 1 - Rohrvorbereitung

Schneiden Sie das Rohr quadratisch ab.

Entfernen:

Grate

Schmutz

Kratzer

Verformung

Stufe 2 - Rohreinfügung

Schieben Sie das Rohr in das Fitting, bis die erforderliche Einstecktiefe erreicht ist.

Stufe 3 - Spannend

Der interne Greifmechanismus hält das Rohr.

Stufe 4 - Versiegelung

Der O-Ring dichtet gegen die Außenfläche des Rohrs ab.

HBFittings empfiehlt, das Rohr gerade abzuschneiden, das Rohrende zu reinigen und es bis zur erforderlichen Tiefe in das Fitting einzuschieben. Außerdem wird eine Dichtheitsprüfung nach der Installation empfohlen.

9. Rohrvorbereitung vor der Installation

Die Armatur kann ein schlecht vorbereitetes Rohr nicht ausgleichen.

Vor dem Einführen des Rohres:

Quadratisch schneiden

Ein diagonaler Schnitt verringert die Qualität der Verbindung.

Grate entfernen

Scharfe Kanten können den O-Ring beschädigen.

Reinigen Sie die Oberfläche

Entfernen:

• Schmutz
• Öl
• Metallspäne
• Oxidation

Überprüfen Sie das Rohr

Vermeiden Sie die Verwendung eines Abschnitts, der Folgendes enthält:

• Tiefe Kratzer
• Risse
• Starke Verformung
• Ovalität

Dies ist besonders wichtig, da der O-Ring gegen die Außenfläche des Rohrs abdichtet.

10. Wie tief sollte das Rohr gehen?

Die Einstecktiefe richtet sich nach der genauen Passungskonstruktion.

Verwenden Sie keine generische Tiefe eines anderen Herstellers.

Eine praktische Methode ist:

1. Schneiden Sie das Rohr quadratisch ab.
2. Markieren Sie das Rohr mit der vom Hersteller angegebenen Einstecktiefe.
3. Schieben Sie das Rohr in die Armatur.
4. Bestätigen Sie, dass die Markierung die Referenzposition erreicht.

Die eigenen Installationsrichtlinien von HBFittings empfehlen, die Einstecktiefe zu messen und zu markieren und dann das Rohr in das Fitting zu schieben, bis es diese Tiefe erreicht.

Bei großen OEM-Bestellungen sollte die Anforderung an die Einstecktiefe-in den Installationsanweisungen oder der technischen Zeichnung enthalten sein.

11. Betriebsdruck beim Einschieben

Die Druckstufe muss anhand der geprüft werdengenau passendes Modell.

Die Liste der blei-freien Messing-Steckkupplungen-von HBFittings lautet beispielsweise:

Maximaler Arbeitsdruck: 200 psi

Temperatur: -10 Grad bis 95 Grad

für dieses Produkt.

Wenden Sie diese Nummern nicht automatisch auf jedes Steck--Winkelstück, T-Stück oder jeden Adapter an.

In einer Kaufspezifikation sollte nach Folgendem gefragt werden:

Maximaler Arbeitsdruck

Prüfdruck

Betriebstemperatur

Anwendbares Rohrmaterial

Anwendbare Rohrgröße

12. Temperaturauswahl

Die Temperatur beeinflusst sowohl die Armatur als auch das Dichtelement.

Halten:

• Normale Betriebstemperatur
• Maximale Temperatur
• Kurzfristige-Temperaturspitzen
• Flüssigkeitstemperatur
• Umgebungstemperatur

Die oben genannte HBFittings-Push--Kupplung spezifiziert-10 Grad bis 95 Grad.

Wenn Ihr System außerhalb dieses Bereichs arbeitet, fragen Sie nach einem anderen Produkt oder einer anderen Dichtungskonfiguration, anstatt davon auszugehen, dass das Standardmodell funktioniert.

13. O-Materialien sind wichtig

Der Messingkörper ist nur ein Teil der Verbindung.

Der O-Ring steht in direktem Kontakt mit der Flüssigkeit und der Rohroberfläche.

Mögliche Dichtungsmaterialien sind:

• EPDM
• NBR
• FKM
• Andere anwendungsspezifische-Elastomere

Die Wahl hängt ab von:

• Wasser
• Öl
• Luft
• Temperatur
• Chemische Belastung

Für Trinkwasseranwendungen-sollte auch das Dichtungsmaterial die erforderliche Zertifizierung erfüllen.

Wenn Sie eine OEM-Armatur anfordern, geben Sie Folgendes an:

Messingmaterial + O--Ringmaterial + Flüssigkeit + Temperatur

anstatt nur die Messinggüte anzugeben.

14. Messing-Steckanschlüsse für Sanitärinstallationen in Wohngebäuden

Die Sanitärinstallation in Wohngebäuden ist eine der praktischsten Anwendungen für Steckanschlüsse.

Typische Standorte sind:

• Kücheninstallation
• Wasserversorgung im Badezimmer
• Anschlüsse für Warmwasserbereiter
• Abschnitte reparieren
• Wasserfiltersysteme
• PEX-Verteilungsleitungen

Vorteile für Installateure:

• Keine Flamme
• Kein Löten
• Schnelle Verbindung
• Nützlich in engen Räumen
• Einfachere Reparaturarbeiten

HBFittings listet Wohninstallationen unter seinen Push-{0}}Fit-Anwendungen auf und beschreibt speziell die Fittings für PEX-, Kupfer- und bestimmte Kunststoffrohre.

15. Klempnerarbeiten für gewerbliche Gebäude

Kommerzielle Projekte legen mehr Wert auf:

• Installationsgeschwindigkeit
• Wiederholbarkeit
• Leckageverhinderung
• Inspektion
• Zertifizierung
• Langfristige-Wartung

Typische Anwendungen:

• Hotels
• Büros
• Einzelhandelsgebäude
• Restaurants
• Mehrfamilienhäuser

Bei größeren Projekten sollte die Beschaffungsspezifikation den vollständigen Montageplan enthalten, anstatt einzelne Komponenten per Beschreibung zu kaufen.

16. Steckverbindung für Wasseraufbereitungssysteme

HBFittings-ListenWasseraufbereitungzu den Branchen, die es beliefert.

Typische Verbindungen können sein:

• Filtergehäuse
• Wasseraufbereitungsgeräte
• Pumps
• Verteiler
• Verteilungsleitungen

Überprüfen Sie bei aufbereitetem Wasser oder Trinkwasser Folgendes:

• Messingqualität
• Dichtungsmaterial
• Lead-Anforderungen
• Zertifizierung
• Druck
• Temperatur

17. Push-Fit-Winkel vs. gerade Kupplung



Die aktuelle Produktpalette von HBFittings umfasst alle fünf Konfigurationen.

18. Push-Fit × MPT-Adapter

Der Push-Fit × MPT-Adapter ist besonders nützlich bei der Geräteinstallation.

Eine Seite:

Steck-Rohrverbindung

Andere Seite:

Außenrohrgewinde

Mögliche Anwendungen:

• Ventilanschluss
• Verteileranschluss
• Geräteeingang
• Boiler
• Filtergehäuse

HBFittings listet aPush-Fit X Mpt-Adapterin seiner Produktkategorie.

Geben Sie bei der Bestellung Folgendes an:

Steckverbindung × 1/2" NPT-Außengewinde

statt nur:

Push-Adapter.

19. NPT, BSPP und BSPT

Die Gewindeauswahl hängt vom Geräteanschluss ab.

NVV

In Nordamerika weit verbreitet.

BSPP

Paralleles British Standard-Rohrgewinde.

BSPT

Konisches British Standard-Rohrgewinde.

Ein falscher Thread kann Folgendes zur Folge haben:

• Leckage
• Beschädigte Gewinde
• Falsches Engagement
• Verzögerungen bei der Installation

Die von HBFittings veröffentlichte Steckverbindungsspezifikation gibt an, dass die Gewindeverbindung den Anforderungen entsprichtANSI B1.20.1.

Geben Sie bei Exportprojekten den Thread-Standard explizit an.

20. Push-Fit vs. Klemmringverschraubungen

HBFittings bietet beide Kategorien an, sodass Kunden den Verbindungsstil entsprechend dem Rohrsystem und der Installationsmethode auswählen können.

21. Push-Fit vs. PEX-Fittings

Diese Unterscheidung lohnt sich, da HBFittings listetMessing-PEX-AnschlussUndSteckverbindung aus Messingals separate Kategorien.

PEX-Anschluss

Bezieht sich normalerweise auf ein Fitting, das speziell für eine PEX-Verbindungsmethode entwickelt wurde, wie zum Beispiel:

• Crimpen
• Klemme
• Erweiterung

Steckverbindung

Verwendet einen Push-to-Verbindungsmechanismus.

Die beiden Kategorien können beide mit PEX verwendet werden, die Installationsmethode ist jedoch unterschiedlich.

Gehen Sie bei einem Projekt mit PEX-Rohren nicht davon aus, dass „PEX-Fitting“ „Push-Fit“ bedeutet.

22. Messing-Push-Fit vs. Kunststoff-Push-Fit

HBFittings selbst identifiziert Messing-Steckverbindungen als Alternative zu Kunststoff-Steckverbindungen und weist auf die Haltbarkeit, Festigkeit und Korrosionsbeständigkeit von Messing hin.

23. Herstellung von Messing-Steckverbindungen

Die von HBFittings aufgeführten Push-{0}}Fit-Produkte verwenden:

Blei-freies Messing-C46500 +-Schmieden

Das Unternehmen gibt auch an, dass es verwendetvollständige CNC-Bearbeitung, automatisierte Produktionslinien und fortschrittliche Prüfgeräteim gesamten Beschlagfertigungsbetrieb.

Ein typischer Produktionsweg kann sein:

C46500 Messing → Schmieden → CNC-Bearbeitung → Entgraten → Oberflächenveredelung → O--Ring-Montage → Inspektion → Druckprüfung → Verpackung

Für OEM-Käufer kann das Schmieden mit anschließender Bearbeitung ein gutes Gleichgewicht zwischen Materialausnutzung, Festigkeit und wiederholbaren Abmessungen bieten.

24. Was ist bei einer Steckverbindung zu prüfen?

Die Qualitätsprüfung sollte mehr als nur das Aussehen umfassen.

Messingkörper

Überprüfen:

• Risse
• Lochfraß
• Oberflächenfehler
• Abmessungen

Push-Port anpassen

Überprüfen:

• Innendurchmesser
• Einstecktiefe
• Griff-Ringposition

O-Ring

Überprüfen:

• Material
• Größe
• Oberflächenzustand

Gewindeanschluss

Überprüfen:

• Gewindegröße
• Gewindelehre
• Gewindeprofil

Fertige Montage

Überprüfen:

• Leckage
• Ziehen-Widerstand heraus
• Druckleistung

HBFittings gibt an, dass es funktioniert100 % Inspektion vor dem Versandals Teil seines Qualitätskontrollansatzes-.

25. Installationscheckliste

Vor der Installation:

• Bestätigen Sie das Rohrmaterial
• Bestätigen Sie den Rohraußendurchmesser
• Rohr rechtwinklig schneiden
• Grate entfernen
• Rohr reinigen
• Auf Kratzer prüfen
• Einstecktiefe markieren
• Rohr vollständig in das Fitting schieben
• Verbindung bestätigen
• Druck-/Dichtheitsprüfung

HBFittings empfiehlt eine Dichtheitsprüfung nach der Installation und eine Druckprüfung neuer Installationen, bevor Rohre hinter Wänden oder anderen Strukturen verborgen werden.

26. Häufige Kauffehler

Fehler 1: Nur nach Nenngröße kaufen

„1/2 Zoll“ reicht nicht aus.

Bestätigen Sie den tatsächlichen Rohraußendurchmesser.

Fehler 2: Rohrmaterial ignorieren

PEX-, Kupfer- und Kunststoffrohre können unterschiedliche Anforderungen haben.

Fehler 3: Angenommen, alle Push-Fit-Fittings haben die gleiche Bewertung

Die Druck- und Temperaturangaben sind modellspezifisch.

Fehler 4: Verwechslung von Lead-Free mit DZR

Es handelt sich um separate Materialanforderungen.

Fehler 5: Den Thread-Standard vergessen

Geben Sie für einen MPT-Adapter Folgendes an:

1/2" MPT NPT

oder den erforderlichen BSP-Standard.

Fehler 6: O--Ringmaterial ignorieren

Eine Armatur kann einen geeigneten Messingkörper, aber ein für die Flüssigkeit ungeeignetes Dichtungsmaterial haben.

27. OEM/ODM Messing-Steckverbindungen

Bei OEM-Projekten sollte der Lieferant mehr als einen Produktnamen erhalten.

Bieten:

Zeichnung

Enthalten:

• Gesamtabmessungen
• Portabmessungen per Push-einpassen
• Threaddetails
• Einstecktiefe
• Toleranzen

Material

Beispiel:

C46500 Blei-Freies Messing

Siegel

Beispiel:

EPDM-O--Ring

Anwendung

Beispiel:

Trinkwasser

Druck

Beispiel:

200 psi maximaler Arbeitsdruck

Temperatur

Beispiel:

-10 Grad bis 95 Grad

Menge

Beispiel:

50.000 Stück/Jahr

HBFittings gibt an, OEM-Projekte, Produktentwicklung und technische Anpassungen zu unterstützen und eine zeichnungsbasierte Produktion anzubieten.

28. Checkliste für Käufer von Messing-Steckverbindungen

Rohr

• Kupfer
• PEX
• Plastik
• Rohraußendurchmesser bestätigt
• Wandstärke bestätigt

Beschlag

• Kupplung
• Ellbogen
• T-Stück
• MPT-Adapter
• MPT-Ellenbogen

Material

• C46500 blei-freies Messing
• DZR-Messing, falls angegeben
• Andere Messingsorte

Versiegelung

• O-Ringmaterial
• Trinkwasser--Konformität, falls erforderlich

Verbindung

• Push-Größe anpassen
• NVV
• BSPP
• BSPT

Leistung

• Arbeitsdruck
• Prüfdruck
• Temperaturbereich
• Flüssigkeitskompatibilität

Qualität

• Materialzertifikat
• Gewindeinspektion
• Maßprüfung
• Dichtheitsprüfung
• Drucktest

29. So schreiben Sie die Angebotsanfrage

Anstatt:

Messing-Steckanschluss, 1/2", 10.000 Stück

verwenden:

1/2" AD PEX-Steckkupplung, C46500 Blei-Frei geschmiedetes Messing, max. Arbeitsdruck 200 psi, Betriebstemperatur -10 Grad bis 95 Grad, Trinkwasseranwendung, 10.000 Stück.

Für einen Adapter:

1/2" AD PEX Push Fit × 1/2" Male NPT Adapter, C46500 Blei-Freies Messing, geschmiedet, Trinkwasseranwendung, 10.000 Stück.

Dadurch erhält der Hersteller genügend Informationen, um das richtige Modell zu bestätigen, anstatt Annahmen zu treffen.
